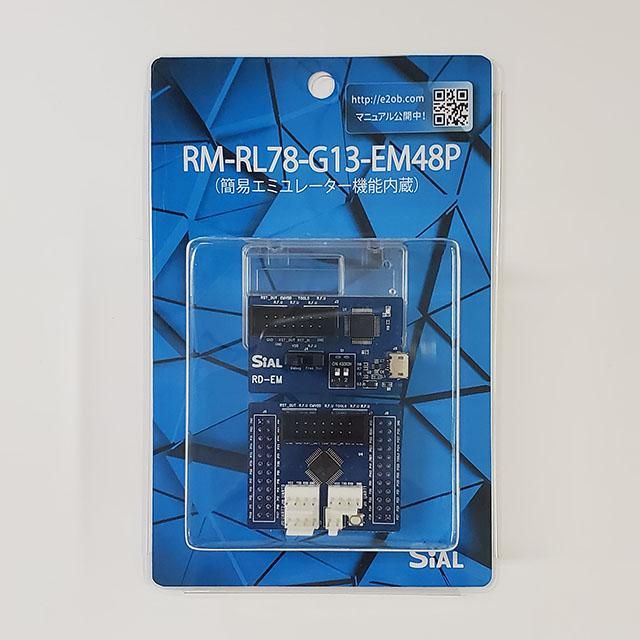

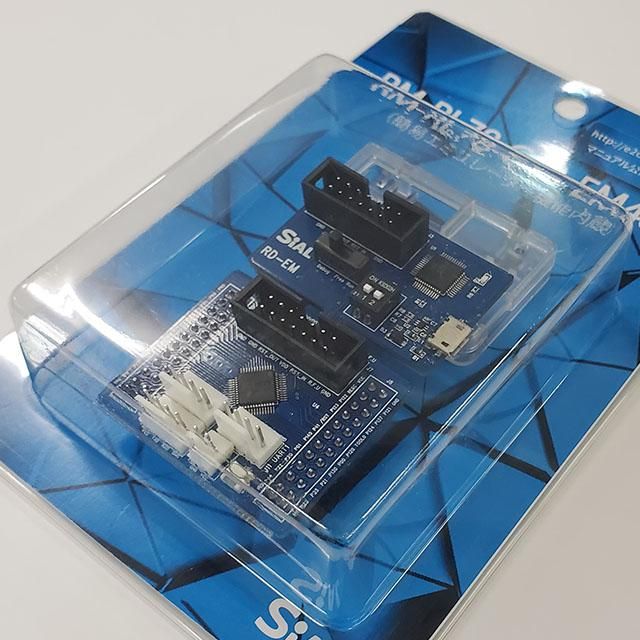

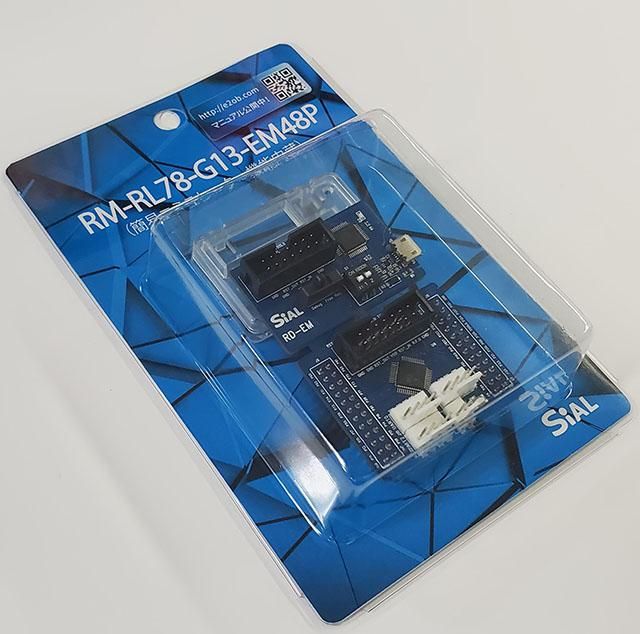

RL78/G13開発のためのモジュールです。

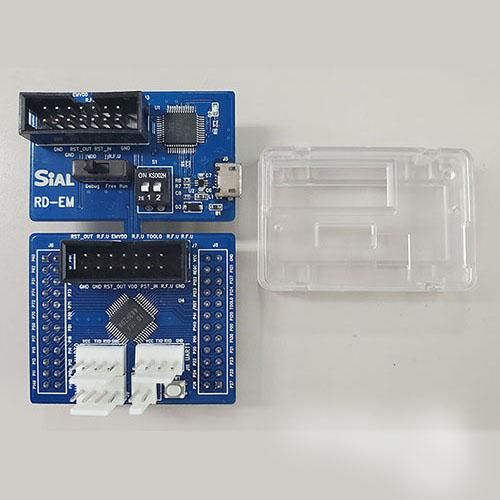

ターゲットMCUとRL78用簡易エミュレータ（E2OB）機能が1つになった評価用ボードです。

特徴

• 本ボードは、単体で e2studio や CS+のような統合開発環境を用いてターゲット MCU のプロ グラムの開発・書き込み・デバッグや評価が可能です。
• また、ターゲット MCU 部から RL78用簡易エミュレータ部（E2OB 部）を切り離し、ケーブルで接続して使うことができます。
• ターゲット MCU 部は、簡易エミュレータ部（E2OB 部）に接続した USB ケーブルから電源 を供給して動作したり、外部から電源を供給して単独で動作したりすることが可能です。
• リセットスイッチを内蔵しています。
• 2列2.54ヘッドピンが左右に各24本配置されています。

電源供給

このモジュール電源は、DC3.3V〜5.5Vを使用するように設計されています。
次のいずれかの方法で電源を供給できます。


• モジュールのエミュレータコネクタを介して3.3V〜5.5Vを供給します。（電源は供給する機器によって異なり、3,3V、5Vを推奨します）
• 開発ボードのUSBコネクタで5V電源を供給します。USB-Micro Bタイプ（5ピン）のケーブルでPCと接続してください。
• 開発ボードのJ9コネクタにバッテリを接続します。3.3Vまたは5Vを供給します。絶対に5.5V以上を供給しないでください。回路的に直結しているためMCUが破損します。
• マザーボードのUARTコネクタのVCCピンに電源を供給します。ここに供給される電源は動作電圧を加えてください。

注意事項

• 逆電圧、逆電流を加えないでください。モジュールと開発ボードが損傷する可能性があります。
• 過度の力や衝撃を与えないでください。製品が破損する恐れがあります。
• 出力ピン、電源ピン同士が当たってショートすることを避けてください。致命的な損傷になる可能性があります。

マニュアルのダウンロードはこちら

RM-RL78-G13-EM48Pユーザーズマニュアル（第1版）
