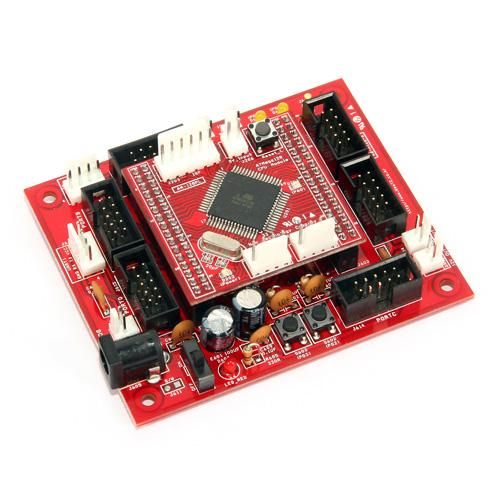

AVR MEGA 128 開発ボード(小型)

型番:AB-M128-B

価格:4,400円(税込)

(送料:660円)

在庫状況:在庫 0 売切れ中

無料ラッピング 無料メッセージカード

  • AM-128PRO, AM-128PL MCUモジュールを接続して開発することができるボードです。
  • ATMega128の全ポート(PORTA - PORTF)が10ピンコネクタで接続されている。
  • AM-128PROに内蔵されたシリアルポートでデバック可能
  • 外部電源 12V 入力、内部動作は5Vの単一電源を使用

構成図

ポートコネクタのピン番号

1番 3番 5番 7番 9番
PORT0 PORT2 PORT4 PORT6 電源 5V
2番 4番 6番 8番 10番
PORT1 PORT3 PORT5 PORT7 電源 GND

使用方法

プログラムのダウンロード

AVRマイクロコントローラのISP機能を利用してPCからプログラムを作成し、ダウンロードして動作させることができます。コンパイラにはICC AVR、CodeVision AVRなどがあります。コンパイラでコンパイルをした後、生成されたダウンロード用ファイルをISPを利用してダウンロードできます。コンパイラツールにおいてISP機能をサポートします。
プログラムのダウンロードはAD-USBISP(USB), AD-ISPPRO(プリンタポート)、AD-JTAG(シリアルポート)を利用してダウンロードできます。
詳細な内容は、当社ホームページ(http://www.newtc.co.jp)から提供する講座をご利用ください。
