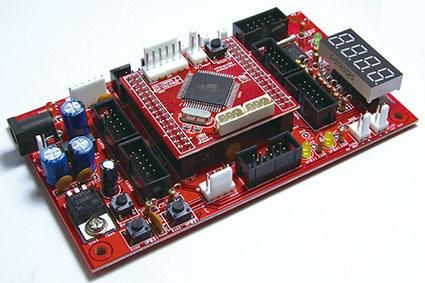

AVRマイコン開発キットのメインボード。AVR用USB-JTAGを接続するとデバッグをおこなう事ができます。
LEDや7セグメントのコントロールを学習できます。
その他拡張ボードと組み合わせることで、スイッチ、キー、モータのコントロールやメロディを鳴らすなど様々なプログラム開発をシミュレーションすることができます。
※ACアダプタはAB-M128PRO-Aには含まれていませんので、別途必要になります。
対応アダプタ
・定格出力DC9〜12V(1〜2A)
・プラグ形状2.1φセンタープラス(外径 5.5φ)
基本仕様
- ATMEL 社の AVR マイクロコントローラー ATmega128を使用(基本動作プログラムを内蔵)
- AM-128PRO MCUモジュールを接続して使用可能
- 16MHz X-talを使用
- 外部電源 DC 12V 入力、内部動作は 5Vの単一電源
- ATmega128のすべてのポート(PORTA - PORTF)が 10 ピン接続ケーブルで接続可能
- AM-128PROに搭載したシリアルポートでデバッキング可能
- 動作確認用 LED(2個)搭載
- 7セグメントLED×4桁搭載
- スイッチ(2個)搭載
- AVR-JTAG接続コネクタ搭載
- RTC(Real Time Clock)DS1307搭載
- 電源保護回路内蔵
マニュアルのダウンロードはこちら
新マニュアルに更新いたしました(改定日:2023年1月30日)
