• ATMega128A-AU AVRマイクロコントローラを使用
• 256Kbit（32Kbyte）SRAM内蔵（ISSI IS62C256AL）
• 2列の2.54mmピッチのピンヘッダが両側に32ピンずつ配置されている。（AM-128Pro互換）
• MAX232の内蔵によりRS-232通信可能、UART0, UART1（別売のシリアルケーブルが必要）
• ISPコネクタ、16MHz X-tal、Reset S/W、電源LEDランプ内蔵

構成図

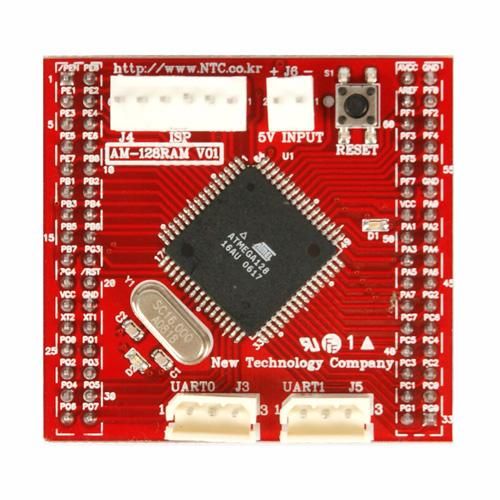

＜イメージ : AM-128RAM＞

＜AB-M128Pro-A, AB-M128-A, AB-M128-Bのメインボードと一緒に使用することができます。＞

使用方法

AM-128RAMモジュールの使用方法（ソフトウェア関連）

AVR 128RAMモジュールの駆動方法

本モジュールはISP、リセットボタン、動作確認表示LED、シリアル通信などを内蔵して、簡単にATMega128を動作させるように製作されました。
ホームページから提供されるICC-AVRデモコンパイラ、またはその他のコンパイラを利用して、ATMega128 MCUを動作させることができるプログラムを作成することができます。
作成されたプログラムは当社で販売しているAVR ISPケーブル（モデル名 AD-USBISP, AD-ISPPro）を利用して、モジュールにダウンロードできます。
本モジュールを使って初めて勉強する場合には、ホームページから提供するAVR講座を参考してください。
