表示 テキストLCDモジュールです。上記の3種類があります。
明るさ調整用の可変抵抗と電源供給確認用のLED付きです。
マイコン開発ボードと接続してテキストLCDを簡単に使えます。

※メインボードとの接続には、別売の10ピン接続ケーブルが必要です。

マニュアルのダウンロードはこちら

標準テキストLCD拡張モジュール(PM-LCD-T)の紹介

• マイコン開発ボードと接続してテキストLCDを簡単に使用するように助けてくれる教育のText LCD制御モジュール
• 明るさの調節が可能な可変抵抗器を含むている
• 電源の状態を確認できるLEDを含む
• 10-pinボックスコネクタに接続されてNEWTCの開発ボードを接続して簡単に使用可能
  （データ信号ポートと制御信号ポートの接続）
• LCDモジュールに何種類のテキストLCDを交換して

PM-LCD-Tモジュール (PM-LCD-T-216G: 2x16 Text LCDが搭載されています。)

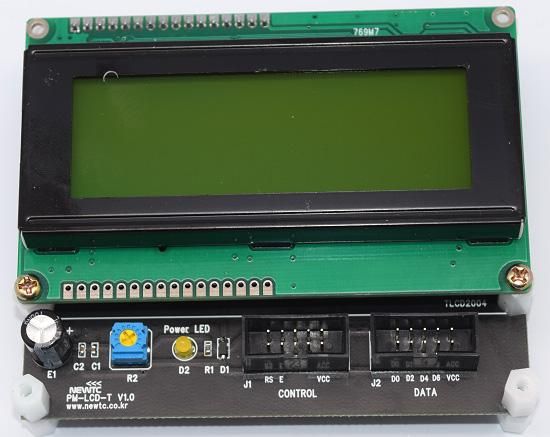

PM-LCD-Tモジュール(PM-LCD-T-420G: 4x20 Text LCD＜緑＞が搭載されています。)

PM-LCD-Tモジュール(PM-LCD-T-420BL: 4x20 Text LCD＜青＞が搭載されています。)

構成図

標準テキストLCD拡張モジュール(PM-LCD-T)のハードウェア

1.　ハードウェアの構成図

PM-LCD-Tモジュールのハードウェア構成図（すべての派生製品共通）

PM-LCD-Tの機構図

2.　コネクタの接続

データの信号 (DATA / J2):

制御の信号 (CONTROL / J1):

使用方法

1.　マイコン開発ボードと接続する

開発ボードと接続するときは、10-pinボックスコネクタを2個使用して接続する必要があります。
以下は、開発ボードとの接続例です。

PM-LCD-T-216G + AM-128USB-C　AVR開発ボード

PM-LCD-T-420B + ST-CM3-A-MAIN　Cortex-M3開発ボード
