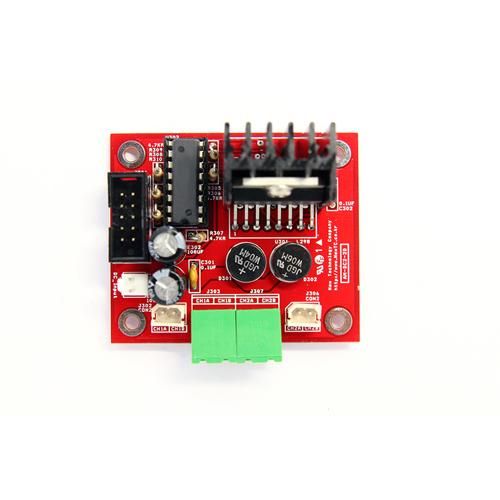

DC モーター駆動モジュール(Dual 2A)

型番:AM-DC2-2D

価格:2,420円(税込)

(送料:660円)

在庫状況:在庫 0 売切れ中

無料ラッピング 無料メッセージカード

DCモータの正方向、逆方向の駆動および速度制御用のモジュールです。
PWMを使用してモータを駆動します。
対応モータ:小型DCギアモータ(SE-DM

※メインボードとの接続には、別売の10ピン接続ケーブルが必要です。

マニュアルのダウンロードはこちら

  • 正方向、逆方向への駆動及び速度制御が可能です。
  • 駆動信号 : Enable, Dir, PWMで容易にコントロールできます。
  • 弊社提供のモーター駆動部シリーズ間に互換性があり、大容量モーターコントローラが必要な場合、回路図、プログラムの修正をしなくても上位モデルへ適用することが可能です。
モデル名 AM-DC1-4D AM-DC1-3D AM-DC2-2D AM-DC2-4C
モーター制御 1EA 1EA 2EA 2EA
最大電流 4A 3A (Peak 6A) 2A 4A
駆動電圧 5V〜45V 5V〜55V 5V〜45V 5V〜45V
コントローラ L298N (1EA) LM18200 (1EA) L298N (1EA) L298N (2EA)
制御信号 /Enable
DIR, CLK
/Break
DIR, CLK
/Enable
DIR, CLK
/Enable
DIR, CLK
ボードサイズ 58 * 50 (mm) 58 * 50 (mm) 58 * 50 (mm) 73 * 58 (mm)

ハードウェア構成図

●AM-DC2-2D(DCモーター駆動モジュール)のハードウェア

<AM-DC2-2D ブロックダイヤグラム>

コネクタ接続

使用方法

●AM-DC2-2D(DCモーター駆動モジュール)の使用方法
  • ハードウェアの接続
  • コントロール入力信号
    モーター制御信号の/Enable, /Break, Dir, PWM信号は、MCUのポート出力と接続する。固定された信号で使 用する場合、0Vまたは5Vに接続して使用することができる。
信号 動作
/Enable
(L298適用モデル)
該当チャンネルのモーターを動作したり停止することができる。
0 : Enable
1 : Disable
/Break
(LM18200適用モデル)
該当チャンネルのモーターにトルクを印加しながら停止させる。
0 : Break On
1 : Break Off
Dir モーターの回転方向を決めることができる。
0 : 逆方向回転
1 : 正方向回転
(モーターの接続によって異なる場合がある)
PWM モーターの速度を調整する。
0 : モーター停止
1 : モーター回転
1と0の比率によってモーターの速度を制御できる。

モーターとモーター駆動部の動作を確認したい場合は、/Enable -> 0V, Dir -> 0V, PWM -> 5Vに接続すると、モーターが逆方向に回転する。

モーターコントロール信号の波形(方向制御)

モーターコントロール信号の波形(方向及び速度制御)

製品の使用イメージ
